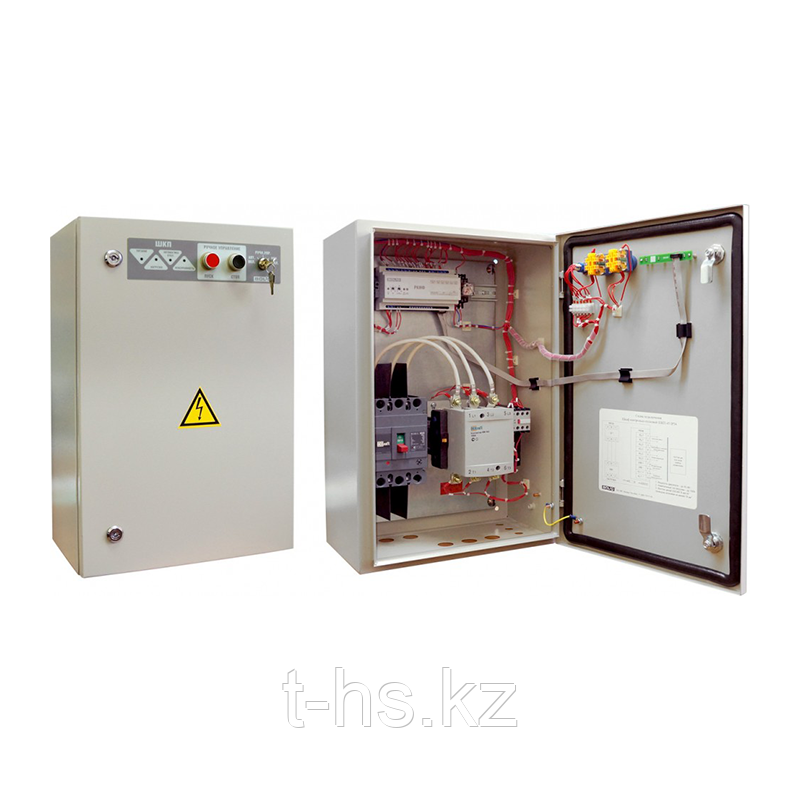

ШКП-18 Шкаф контрольно-пусковой представляет из себя металлический шкаф с крышкой, который предназначен для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В. Шкаф предназначен для автоматического и ручного управления трёхфазным асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), а также для управления иными устройствами систем пожаротушения и дымоудаления. В случае использования в установке пожаротушения нескольких ШКП, управляющих несколькими двигателями, следует учитывать нагрузочную способность питающей сети. Для исключения перегрузки рекомендуется использовать пусковой интервал, формируемый блоком управления ППУ. Для управления шкафом в автоматическом режиме необходимо использовать блочно-модульный прибор управления построенный на базе пульта «С2000М»; блоков контроля и управления «Поток-3Н» или «Сигнал-20П», «Сигнал-10», «С2000-4»; блоков индикации «Поток-БКИ» или «С2000-ПТ». Шкаф предназначен для установки внутри защищаемого объекта либо в помещении насосной станции и рассчитан на круглосуточный режим работы. Конструкция шкафа не предусматривает его использование в условиях воздействия агрессивных сред, а также во взрывопожароопасных помещениях.
Особенности данной модели
Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания Контроль исправности цепей управления двигателем Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250) 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое) Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию) Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию) Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию) Комплектация Шкаф пожарной сигнализации - 1шт Ключ к шкафу – 2шт Комплект для монтажа – 1 комп. Руководство пользователя - 1 экз.
Пользовательские характеристики | |
---|---|
Габариты | 400 x 400 x170 мм |
Готовность к работе после включения питания | не более 1 сек |
Мощность управляемого двигателя | 18 кВт |
Номинальный коммутируемый ток | 40 А |
Рабочие условия | -30°...+50 °С; влажность до 93% |
Средний срок службы | 10 лет |
Бренд/Производитель | Bolid |
Световая индикация | 4 одноцветных индикатора |
Тип монтажа | Настенный навесной |
Степень защиты | IP30 |
- Цена: 144 940 ₸
